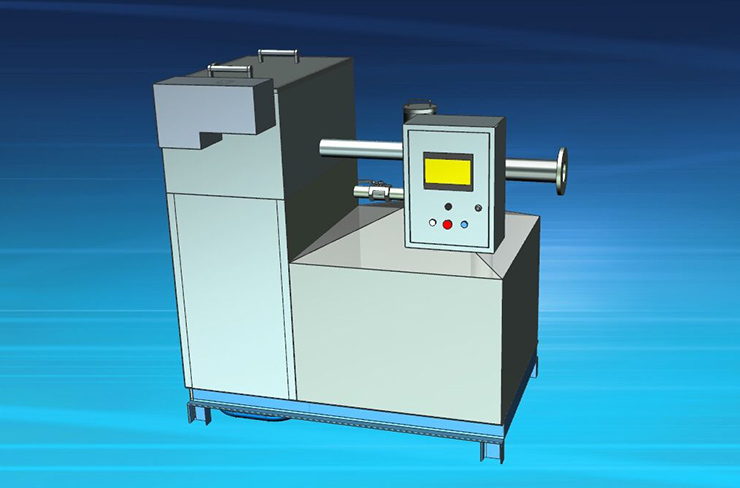

產品簡介
THZGY-G系列新型專業隔油專用設備是我公司目前對隔油設備進行多方面的產品升級，在第一、第二代THZGY產品市場和用戶反饋的基礎上，結合國內外先進控制技術，產品做了多項技術改進和升級優化，具有雜物自動分離并自動收集到雜物桶，污泥自動分離并收集到污泥桶，油脂自動分離并自動收集到集油桶等功能。安徽泰恒研發的這款設備采用新型四級油水分離處理工藝設計和獨特的結構設計以及智能化控制系統，專業解決了餐飲廢水處理中雜物分離、污泥分離收集、油水分離收集等難題，具有操作維護簡便，運行穩定專業等顯著優點。
應用領域
THZGY-G系列新型專業隔油專用設備各類商鋪、酒店、美食等餐飲場所的廚房餐飲廢水處理排放，自流方式排出。

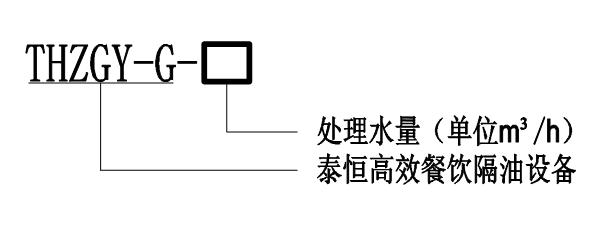

型號及意義
性能參數
|
序號 |
設備型號 |
額定 流量 |
加熱器 功率 |
進口直徑 |
出口直徑 |
通氣管 直徑 |
設備外形尺寸 |
設備 重量 |
運行 重量 |
||
|
（m3/h） |
（KW） |
（mm） |
（mm） |
（mm） |
L (mm) |
W （mm） |
H （mm） |
（kg） |
（t） |
||
|
1 |
THZGY-G-15 |
10-15 |
2 |
DN125 |
DN150 |
DN50 |
1730 |
1200 |
1800 |
580 |
3.1 |
|
3 |
THZGY-G-25 |
20-25 |
2 |
DN125 |
DN150 |
DN50 |
1930 |
1200 |
1800 |
655 |
3.5 |
|
5 |
THZGY-G-35 |
30-35 |
2 |
DN150 |
DN150 |
DN50 |
2150 |
1300 |
1900 |
720 |
4.2 |
|
7 |
THZGY-G-45 |
40-45 |
2 |
DN150 |
DN150 |
DN50 |
2350 |
1300 |
1900 |
780 |
4.9 |
|
9 |
THZGY-G-55 |
50-55 |
3 |
DN150 |
DN150 |
DN50 |
2350 |
1400 |
1900 |
825 |
5.6 |
注：
1、以上為各類酒店、餐廳、飯店、餐飲商鋪等餐飲廢水處理專用THZGY-G新型全自動專業隔油專用設備；
2、設備箱體、管道材質均采用304不銹鋼材質；控制柜采用PLC智能控制柜，主要元器件均采用施耐德；
3、以上配置含自動除渣、自動隔油排油、自動加熱等；設備亦可做成手動款；
4、上表為THZGY-G系列隔油專用設備標準型號參數表，流量、揚程、外形尺寸均可根據客戶實際使用情況，非標設計制造。

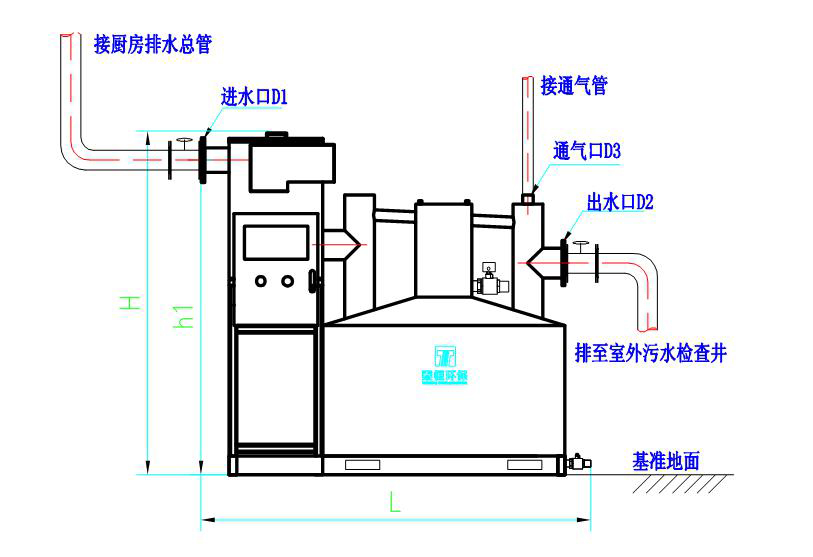

設備安裝尺寸圖
THZGY-G系列隔油專用設備安裝尺寸圖
安裝要求
2、設備的底座基礎要求用地腳螺栓進行固定；
3、設備的進出水口必須安裝閘閥，以便設備維護與檢修；
4、設備通氣管應連接到室外或與建筑物排水通氣系統連接；
5、設備旁邊應設有排水溝，便于維修排水和緊急事故排水；
6、其他方面請參照土建、結構、設備安裝等相應規范要求。

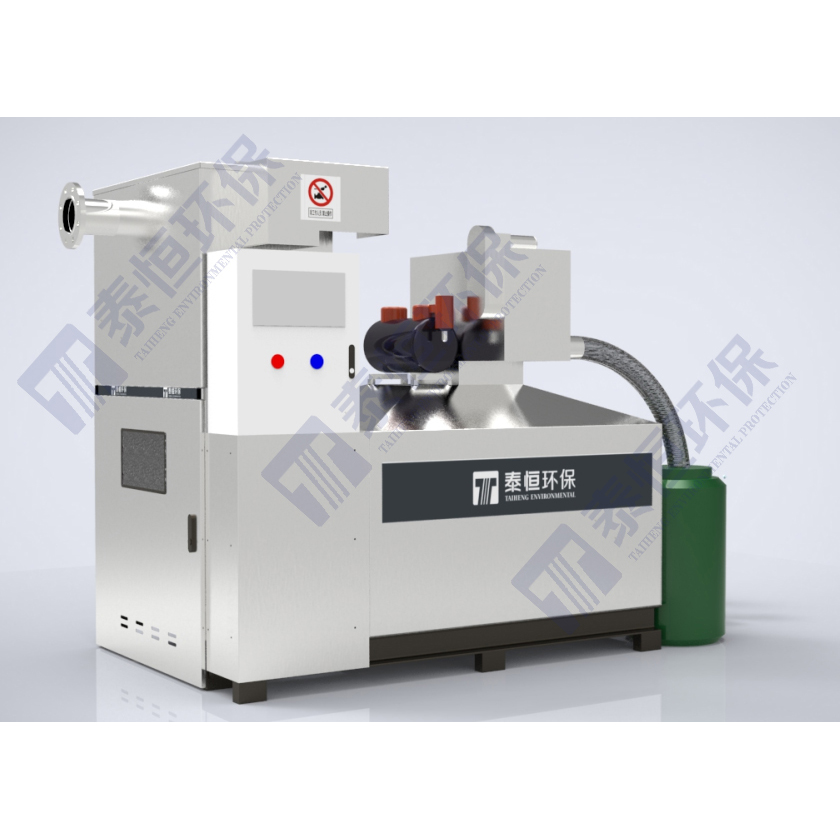

產品設計圖
